HedraCAM工装支架设计模组是HedraCAM软件的特色功能组件之一，集成于同一软件平台，支持钣金切割、管材切割、点胶、打孔等多种工艺的工装设计，提供从参数化设计到3D模型生成的全流程解决方案。
01
参数化自动生成 一键设置，智能生成
-
多种支架样式支持平行轴、对角线等多种支架样式，可根据实际需求灵活选择。
-
关键参数设置板材厚度、支架高度、X/Y方向间距、底板留边、精度参数一键设置。
-

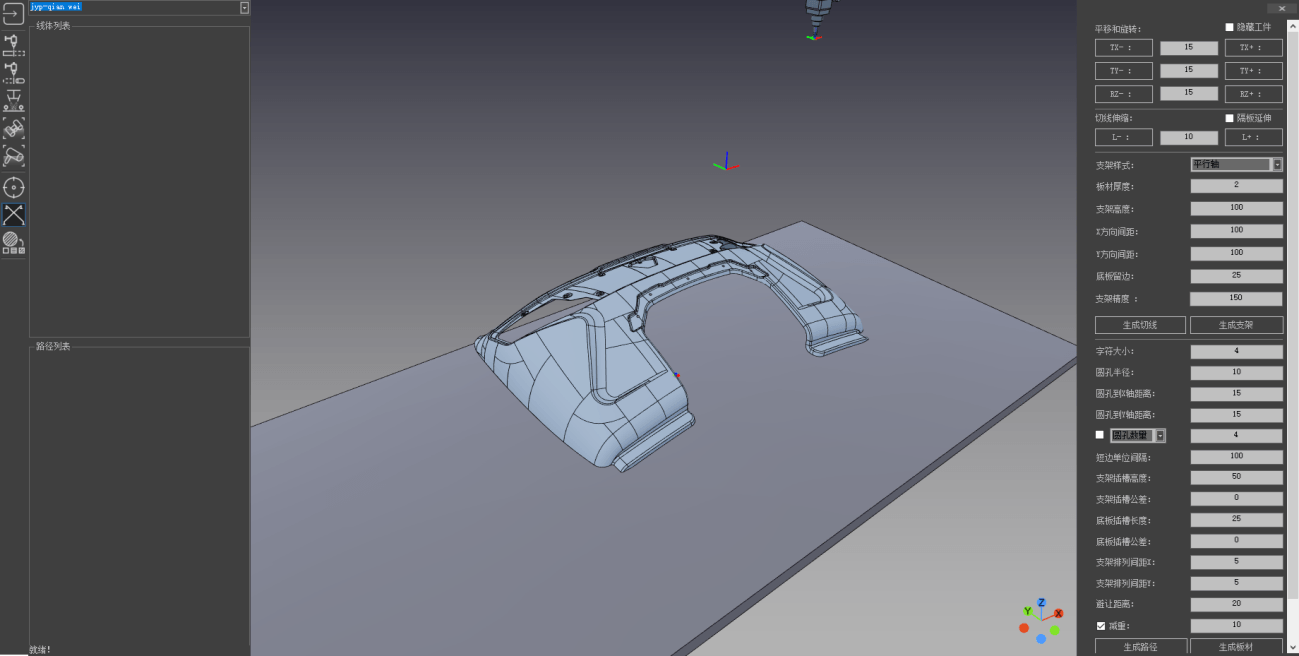

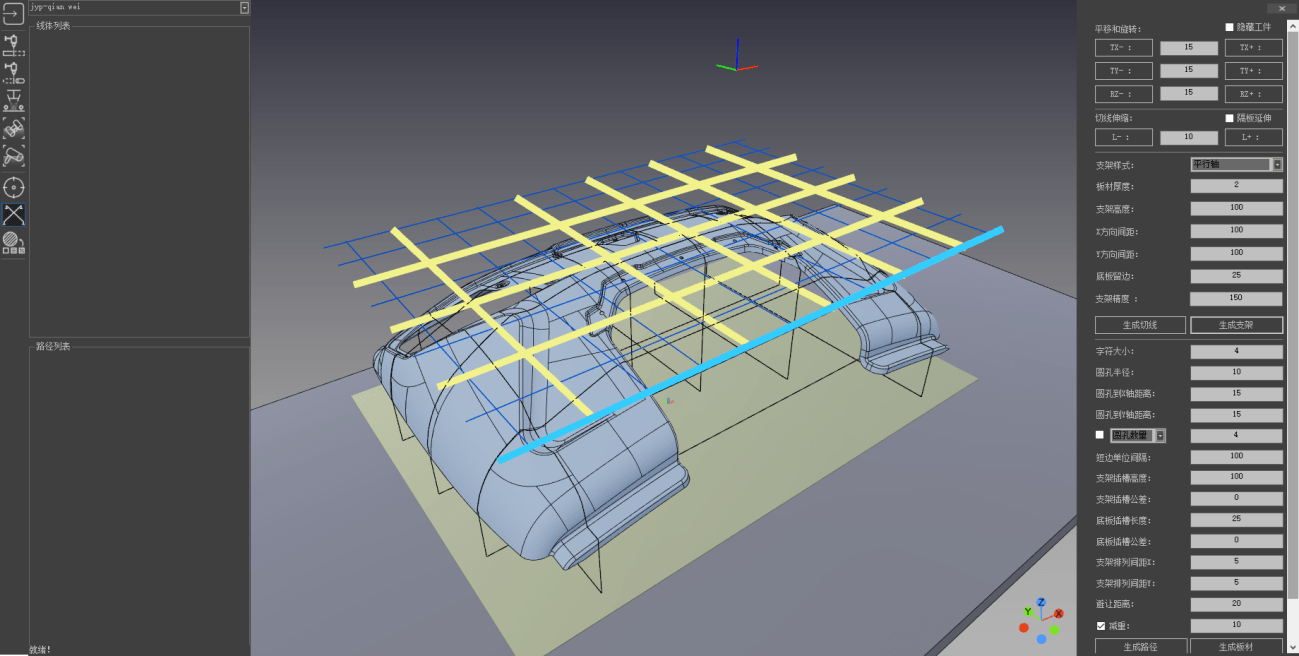

自动生成切割线无需手动绘制切线，系统根据参数自动计算并生成蓝色切线，大幅提升设计效率。
-
即时预览参数调整后即时预览效果，所见即所得。
02
灵活的细节调整 精细化编辑，精准控制
-
多种编辑工具提供平移、旋转、伸缩等多种编辑工具，可对单根或多根切线进行精细调整。
-
批量处理支持Ctrl+鼠标左键多选切线，批量处理更便捷。
-
支架预览功能选中切线后点击"生成支架"，可即时预览设计效果。
-
实时更新调整参数后模型实时更新，确保设计精度。
03
丰富的工艺参数 全面覆盖工装设计需求
-
圆孔设计半径、到X轴距离、到Y轴距离、圆孔数量、短边单位间隔等参数。
-
插槽设计支架插槽高度、支架插槽公差、底板插槽长度、底板插槽公差。
-
排列与避让支架排列间距X/Y、避让距离、减重参数，自动减重降低原材料成本。
-
精度保障工作台基准孔自动设定，公差设置贯穿全过程，确保加工精度。
04
全流程闭环 从设计到加工无缝衔接
-

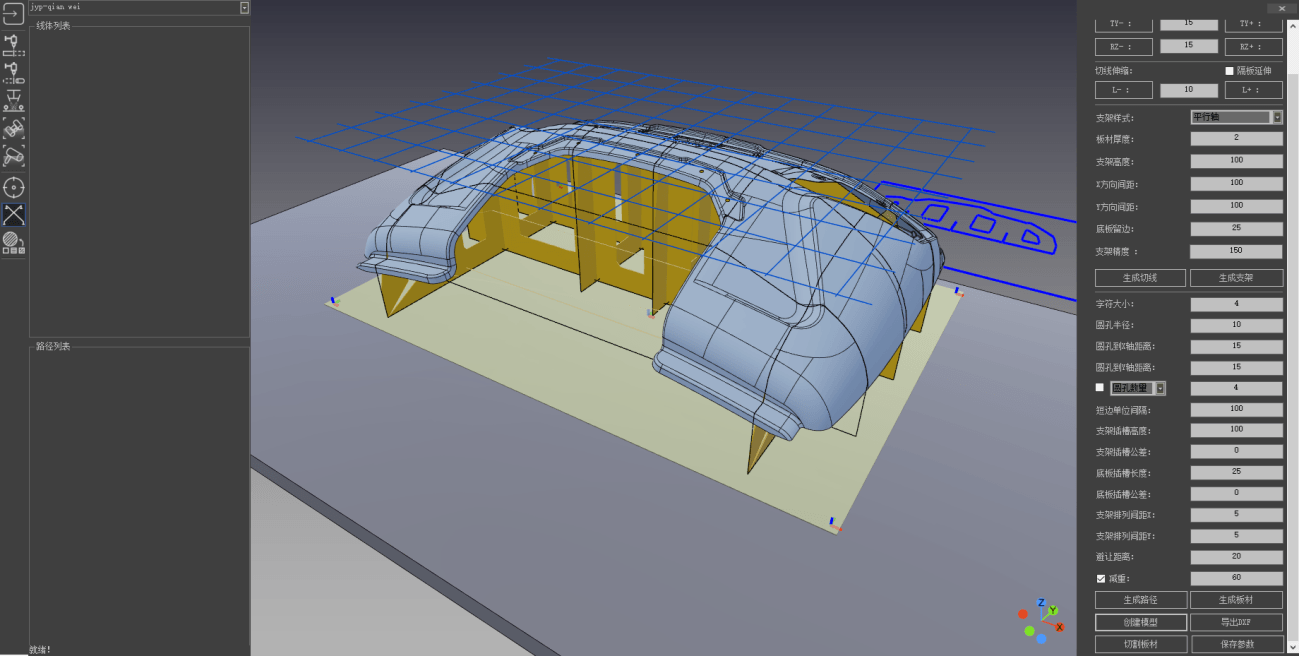

三步完成生成路径 → 生成板材 → 创建模型，三步完成工装支架设计。
-
3D模型验证生成3D实体模型，支持可视化验证，确保设计正确。
-

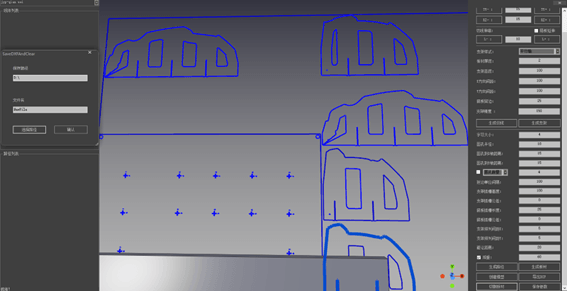

DXF导出导出DXF文件，可直接对接激光/等离子切割机床进行板材2D加工。
-
虚实定位配合工作台及基准孔快速定位系统实现虚-实快速定位。
05
与OLP深度集成 设计仿真一体化
-
统一平台工装支架设计与机器人/5轴离线编程在同一平台完成，无需切换软件。
-
自动定位工件导入后自动定位到正确位置，工装设计完成即可进行仿真验证。
-
碰撞检测支持碰撞检测、路径优化等离线编程核心功能。
-
无缝衔接实现设计到仿真验证的无缝衔接。
×
![]()
总结
HedraCAM工装支架设计模块通过参数化设计、灵活编辑、丰富工艺参数、全流程闭环、与OLP深度集成五大优势，为制造业客户提供了一套高效、精准、易用的工装设计解决方案。配合HedraCAM Robot OLP/Pentacut模块，可显著提升机器人/5轴机加工项目的部署效率，降低调试成本。
