数字孪生模组是HedraCAM软件的特色功能组件之一，基于数字孪生模型，实时模拟工业机器人生产线在现实环境中的行为和性能，实现物理实体与虚拟模型的虚实双向交互。覆盖从离线建模、仿真验证到在线监控、故障预测的全生命周期。
01

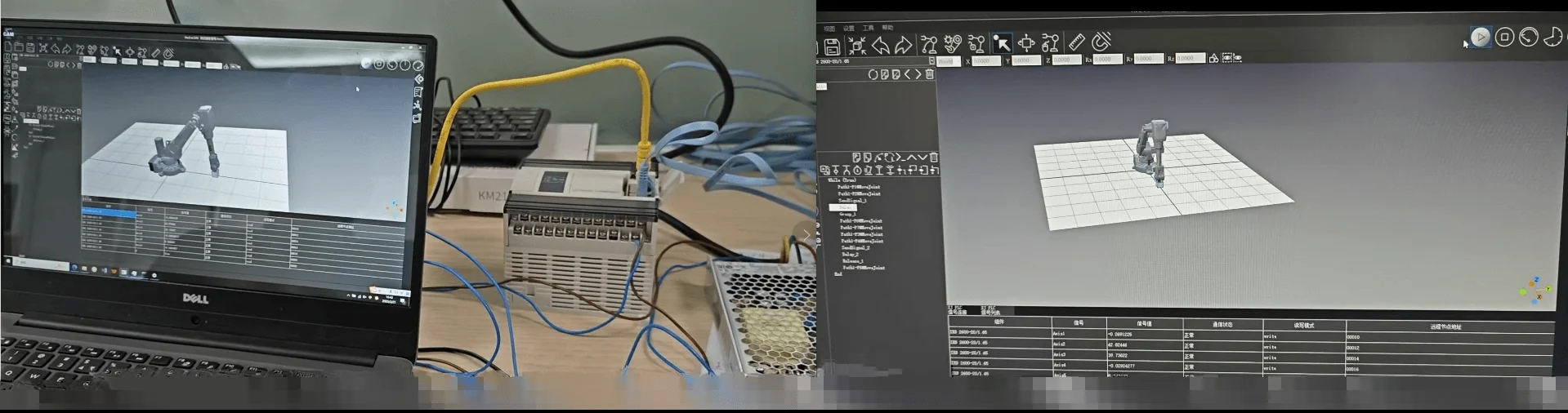

虚实双向交互 OPC UA实时数据同步
-
OPC UA协议基于OPC UA工业通讯协议，实现服务器与HedraCAM软件的稳定连接。
-
双向数据流支持从服务器获取数据(From server)和上传数据至服务器(To server)。
-
节点配对OPC节点列表：场景变量与服务器变量一一对应，支持可视化配对配置。
-
实时同步每20ms采集IO状态，每50ms采集机器人关节位置信息。
02
多层次生产线建模 快速构建三维生产线
-
多层次建模支持车间层、加工线层、设备层等多级结构。
-
多视图支持物理设备视图、生产流程视图、生产运作视图、物流管控视图。
-
仿真组件库提供仿真组件库，实现机器人三维生产线的快速构建。
-
多格式导入支持STEP、IGES、OBJ、STL、DXF等多种三维模型格式导入。
03
碰撞检测与运动分析 智能验证，精准分析
-

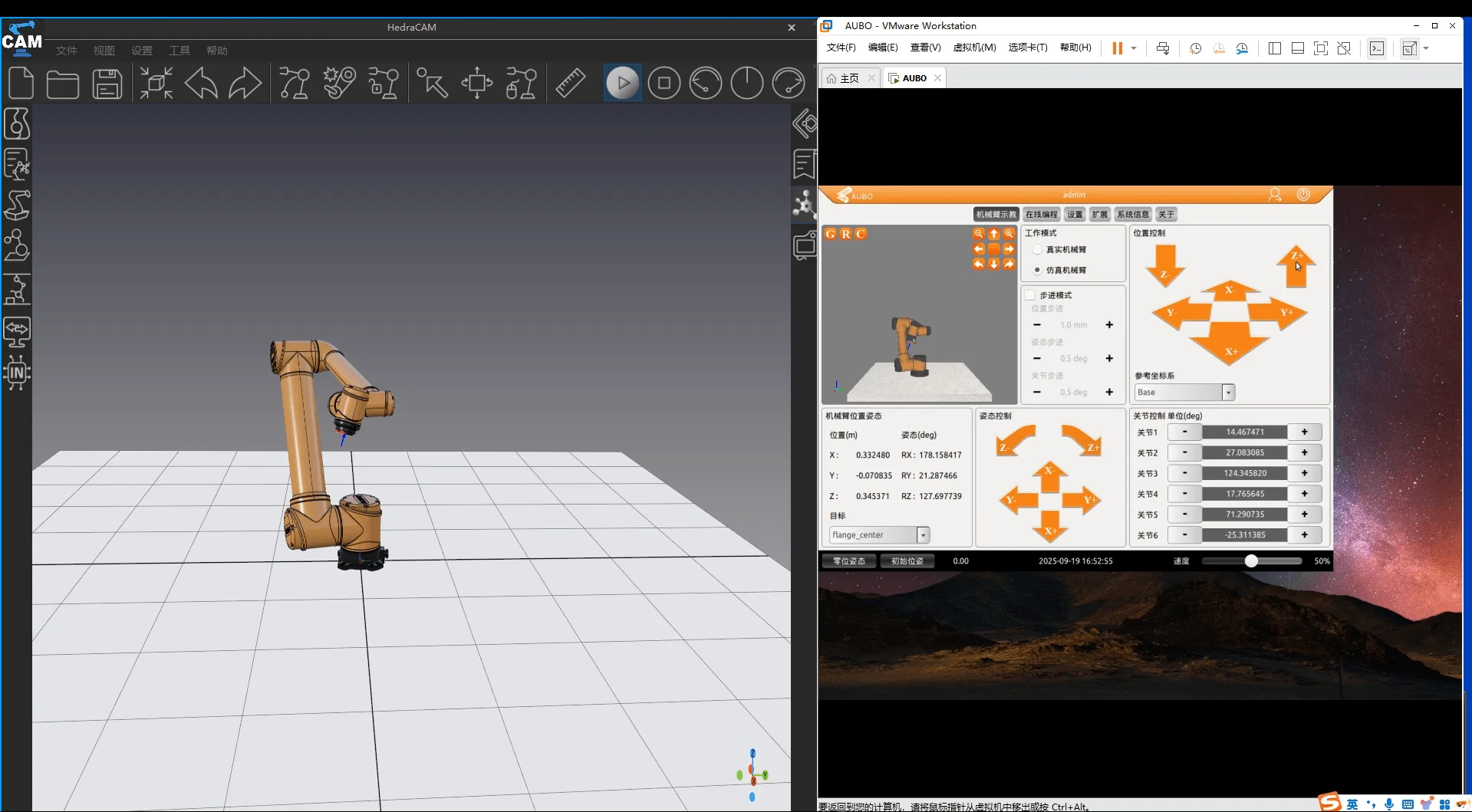

逆解运动学虚拟机器人逆解运动学，使虚拟场景可操作。
-
可达性测试测试虚拟机器人各关节的可达性及碰撞范围。
-
干涉检查自动检测机器人与生产线设备之间的干涉问题。
-
协作分析评估多机器人互协作性与系统整体协作性。
04
信号监控与节拍可视化 数据驱动，精准把控
-
信号列表查看与服务器配对成功的所有变量。
-
统计图表信号统计柱状图，可视化查看相关变量信息与趋势。
-
节拍记录记录每个动作节拍的执行时间与周期。
-
Excel导出信号节拍数据可导出为Excel表格，便于分析与存档。
05
离线到在线一体化 无缝切换，高效部署
-
离线仿真Layout布局导入、三维模型拆分、组件位置调整。
-
程序输出选择路径转化为运动轨迹点，避开奇异点后输出至真实机器人。
-

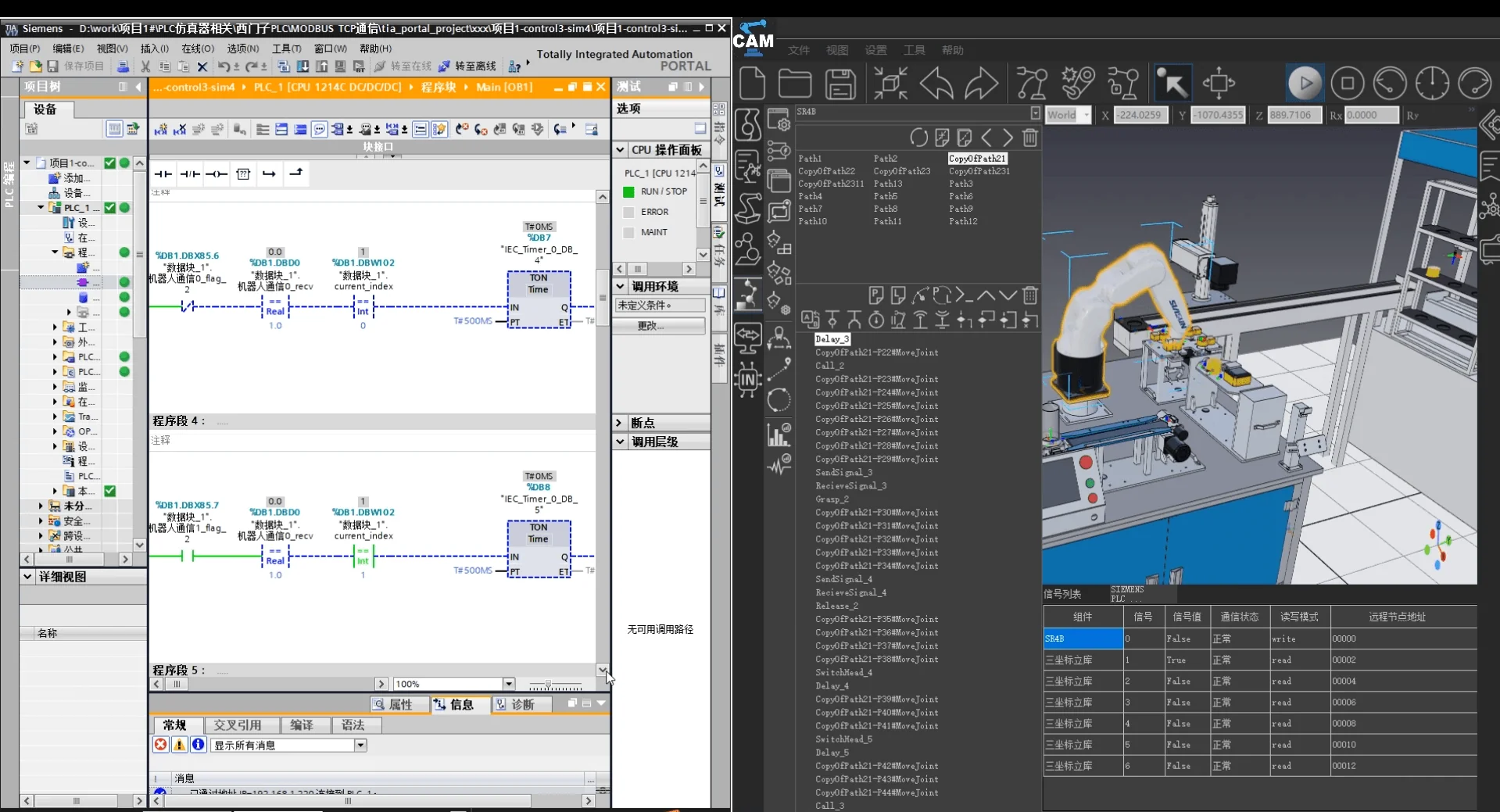

在线调试载入在线场景数据，通过OPC连接真实设备进行实时调试。
-

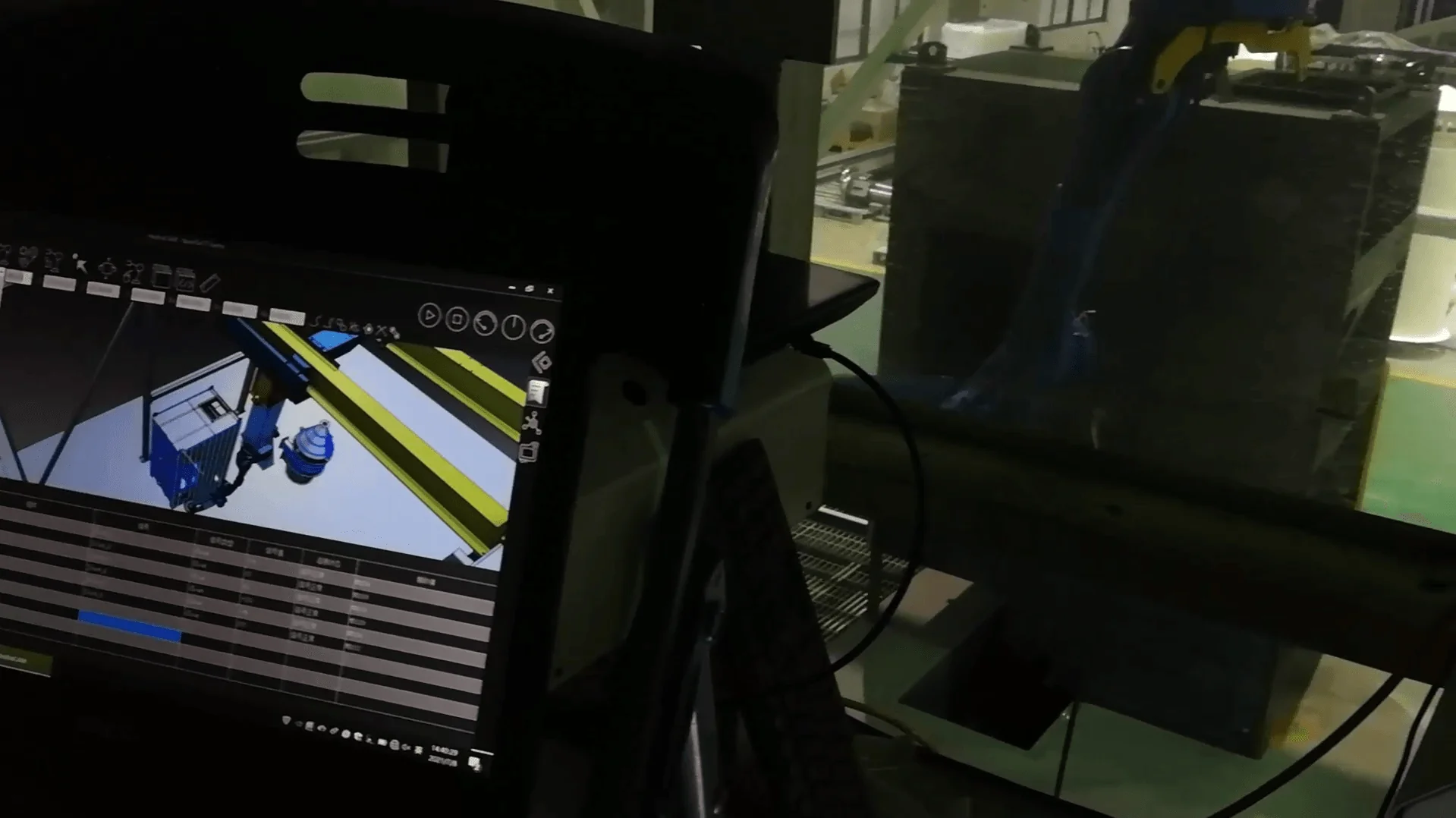

现场部署三维监控系统在线调试，信号驱动三维模型实现在线监控。
总结
HedraCAM数字孪生模组以"虚实互联、数据驱动、智能决策"为核心设计理念，通过OPC UA协议实现数字孪生模型与物理生产线的实时双向交互，为制造业客户提供了一套完整的智能制造生产线数字孪生解决方案。
